Замена топливных фильтров и насоса

Значит озадачился я поменять топливные фильтры. Раньше всё откладывал, так как нужно было лезть в бензобак. В других машинах он часто был снаружи, а тут вместе с насосом в бак засунули. В общем жизнь заставила, да и с грязными фильтрами насосу намного труднее качать. Как оказалось, правильно что полез.

У нас в машинах таких фильтров два - грубой и тонкой очистки, стоят вместе с топливным насосом. Некоторые меняют только грубой очистки, что не есть хорошо, менять нужно оба. Большую нагрузку несёт как раз фильтр тонкой очистки.

Купил:
1. Фильтр топливный тонкой очистки - Nipparts N1335069 (есть ещё N1335070, но почему то не советуют)
2. Фильтр топливный грубой очистки - Ledo 80006LFFB или KraufKR1001F (одинаковые)
3. Насос бензиновый электрический - Weber FP 453-453 (для тех кто хочет поменять)

Сразу порадовал фильтр тонкой очистки, пришёл со всеми запчастями, которые "нужно" менять и даже был фильтр грубой очистки, поэтому ставил именно его. На всякий случай поменял и сам насос, по характеристикам новый насос создаёт большее давление 5.8, а нам по норме нужно 4.0 +/- 0.35. Главное, чтобы создавал необходимое давление (не меньше), всё лишнее будет стравливать специальный клапан обратно в бак. Можно было конечно поискать насос Bosh, который у меня стоял, но времени просто не было искать, да и в наличии этот был в магазине.

Порядок разборки:
1. Откручиваем задние сиденья ключём Torx на 55.
2. Снимаем этот диван (я его поставил рядом на бок, так что не мешал)
3. Откидываем шумоизоляцию
4. Снимаем круглую пластиковую заглушку
5. Снимаем разъём электропитания
6. Заводим машину, пока не заглохнет (этим мы сбрасываем давление в топливной системе)
7. Снимаем "минус" аккумулятора
8. Вокруг крышки насоса и на самом насосе, убираем всю грязь, сдуваем её, вытираем (чем чище, тем меньше грязи попадёт в бак при снятии; лучше всё делать на сухую, так всё прекрасно сдувается даже ртом)
9. Отстёгиваем шланг от топливного насоса (перед этим желательно под шланг подложить тряпку)
10. Берём какую нибудь железяку и вставляем её в отверстие ближе к краю железного обруча и фигачим молотком сильно, но аккуратно против часовой стрелки. Должно открутиться.
11. Опять всё протираем тряпкой и поддеваем крышку насоса, аккуратно его приподнимаем. При поднятии медленно начинаем наклонять и выливать бензин обратно в дырку. Конечно, чем меньше бензина будем в баке, тем меньше прольём. При этом смотрим за положением поплавка, на него желательно не давить.
12. Одновременно добираемся до нижнего шланга руками и привязываем его верёвкой или подцепляем крюком (резиновая стяжка) и приматываем всё это к штырям подголовника. Я сделал так. После этого отстёгиваем сам нижний шланг (нужно надавить на него внутрь). В результате сам шланг останется висеть и его не придётся вылавливать из бака.
13. Наконец аккуратно вытаскиваем сам топливный насос в сборе.
14. Отстёгиваем стопорное кольцо рядом с пружиной
15. Отсоединяем все провода и скидываем крышку
16. Желательно снять и систему уровня топлива с поплавком (отгибаем стопор, поднять немного вверх и на себя), но можно и не делать.
17. Отсоединяем зажим внизу от тонкой чёрной трубки и на ней же ещё один зажим вверху (у меня было так). В новой системе последнего зажима нет.
18. Вынимаем топливный фильтр и всё остальное
19. Любуемся грязью и чёрным фильтром грубой очистки. Отсоединяем его.
20. Аккуратно вытаскиваем клапан сброса давления
21. Вынимаем моторчик насоса, провод заранее отсоединяем.
22. Аккуратно срезаем и снимаем гофрированную трубку (чёрная), которая идёт от крышки к фильтру. Если будете оставлять старую, то срезаем сверху или снизу. Сторона не имеет значения. Я менял топливную трубку целиком на новую.
23. Промываем всё баллоном для чистки карбюраторов.
24. Для сборки нам понадобится старая крышка, новые фильтры, клапан сброса давления (старый) и электрический насос.
25. Выкидываем старые топливные фильтры, собираем всё в обратном порядке. То есть клапан вставляем в новый фильтр тонкой очистки (резинки меняем или не меняем, зависит от состояния, я не менял - они идут в комплекте с новым фильтром. Маленькая и большая на клапан, средняя на насос).
26. Обязательно немного смазывайте резиновые уплотнительные кольца, иначе просто ничего не наденете.
27. Далее топливный насос устанавливаем в фильтр тонкой очистки. Некоторые забывают одеть на насос пластиковый цилиндр. Меняем при необходимости резиновое кольцо насоса.
28. Одеваем фильтр грубой очистки.
29. Удерживающее верхнее полукольцо с защёлками используем старое, новое не подходит.
30. Теперь самое главное. Нагревается термофеном и надевается гофрированная трубка от нового фильтра на старую крышку и обжимается металлическими хомутами (предварительно не забудьте их надеть на трубку). Без навыка и отсутствия нужной температуры сделать это очень геморно и трудно. Поэтому просто покупаем такую же трубку (для топливных насосов) нужной длины в любом магазине с запчастями ВАЗ и спокойно надеваем её вместо старой. Входит очень плотно и хорошо сидит. Обязательно обжимаем хомутами. Нужны специальные хомуты, которые точно держат внутренний радиус, желательно. Я сделал ещё проще. Надел нейлоновые стяжки, прекрасно держат и устойчивы к бензину. Желательно соединять трубку на уже собранной конструкции, чтобы ничего не перекручивалось.
31. Вставляем всю конструкцию обратно в колбу, защелкиваем всё что висит. Особое внимание уделяем тонкому чёрному шлангу, он не должен перегибаться, только максимально возможный плавный изгиб. Можно поиграться с порядком расположения с топливным гофрированным шлангом.
32. Вставляем все провода. Вроде всё. Остальное в обратном порядке.
33. Да, и ещё. В моём случае был какой то непонятный отвод в середине тонкого шланга, там есть резиновое кольцо. В новой системе этого отвода нет. Поэтому желательно это кольцо удалить, чтобы не вылавливать его потом из бака.
34. Иногда бывает трудно поставить крышку топливного насоса на место, уж очень всё подогнано без зазоров, желательно нижний (внутренний) край верхней крышки немного подрезать тонким напильником, совсем чуть чуть, то есть убрать острый угол, буквально 0.5 мм. Мне хватило. Без этого я колупался с установкой очень долго.

Ссылки:

Снятие бензонасоса
Топливный фильтр
Видео

Немного фото:

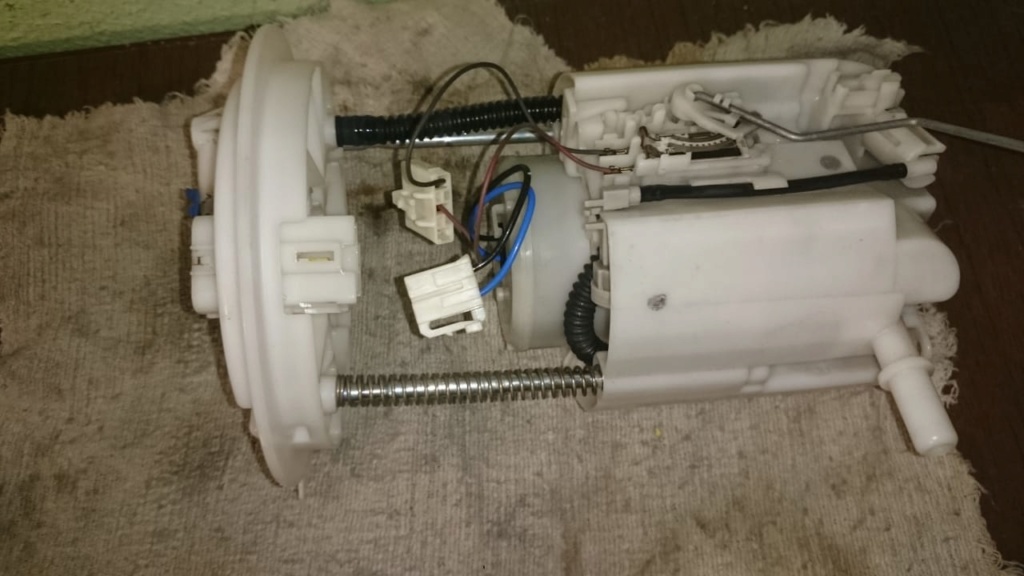

1. Вынули насос и отсоединили провода:

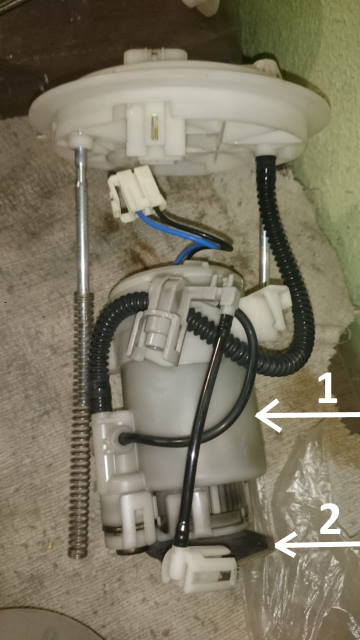

2. Фильтр тонкой очистки (1) и грубой очистки (2):


3. Грязь внутри и грязный фильтр:


4. Хомут и топливная трубка:


5. Собранный насос:


6. Верхняя крышка, оригинал:


7. Это всё выбрасываем:


8. Это всё не понадобилось:

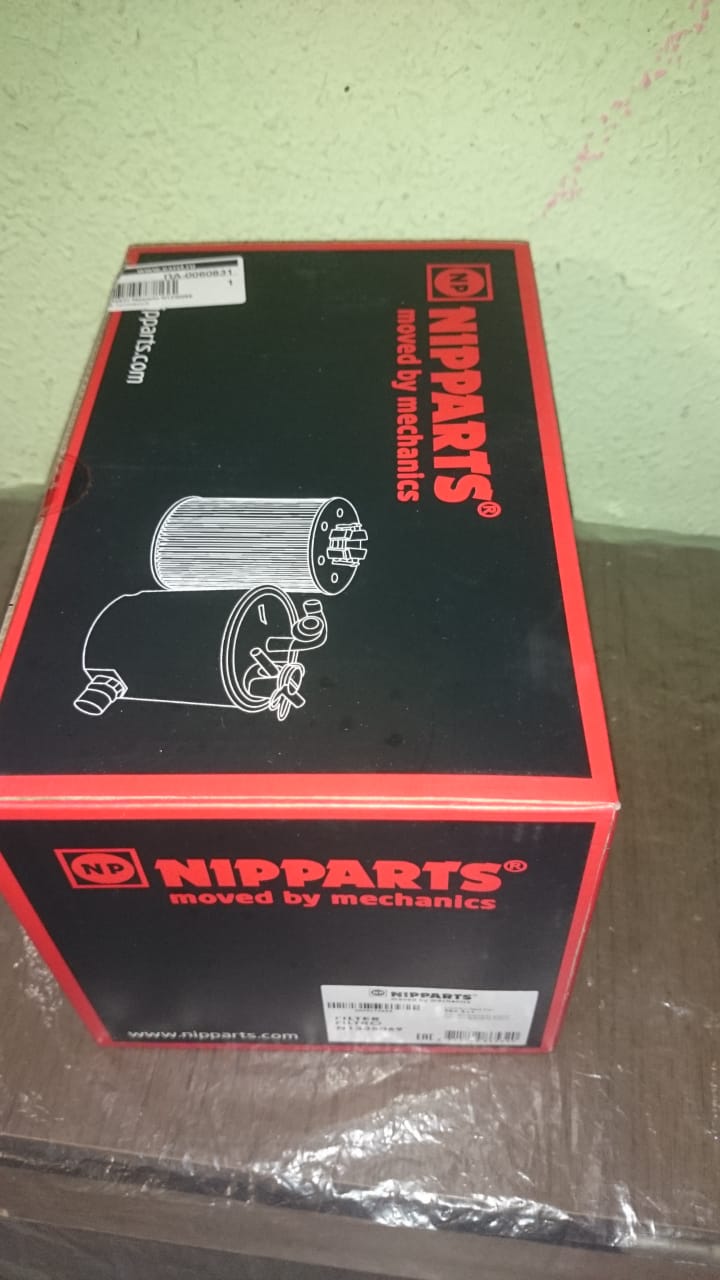

9. Коробка нового фильтра:

Вставлю и свои 5 копеек, на тему замены фильтрующих элементов, ревизии топливной станции и ревизии топливного бака.

Дабы не херачить зубилом и молотком по прижимным кольцам, имеющим 7 (5) замков нашёл специальный универсальный съёмник для прижимных колец с чётным числом лучей и с 5-ю (для вторичного заборника/датчика уровня топлива) и с 7-ю лучами - для основной топливной станции.
Это JTC-4159
https://www.jtcrussia.ru/tools/JTC-716369/
- Подходит - как РОДНОЙ!  без напильника и наждака...
Имеет посадку под 21 головку или 1/2 вороток.
Единственное что не радует - это цена на него х2 сделала за последнее время...
Однако, наши китайские браться не сидят без дела, а уже наладили выпуск клонов... На алике полно клонов аналогичной конфигурации за менее чем 2К руб.

Так что советую присмотреться к данному девайсу.
И кстати, вороток 55-60 см. действительно НУЖЕН.
7(5) замков просто так разом не отвернуть... даже если смазать "полозья" белой антипыльной смазкой..

P.S.  - Если у вас эти кольца отворачиваются "от руки", то значит просели уплотнительные кольца между корпусом "девайсов" и топливным баком.  И значит их нужно заменить. дабы избежать неприятных "ситуаций" особенно в жару, и восстановить герметичность топливного бака.

Всем добра!

Хороший штука https://aliexpress.ru/item/1005005182018491.html?sku_id=12000032007730254&spm=a2g2w.productlist.search_results.0.580a4aa66b8pFW

VikMaf
Да. Это оно!
Только китайцы скопировать - конечно скопировали, только до конца не очень понимают как оно работает....
На самом деле, для каждой ситуации с ЛЮБЫМ расположением "зацепов"/лучей на прижимной шайбе потребуется только 2 зацепа...
Т.к. в чёрной платформе только 2 зацепа можно установить под требуемые углы зацепов.
Т.е. комплект на 3 зацепа брать не имеет смысла, если только 3-й зацеп не хранить как ЗИП.
